XLR pluggen
Op deze pagina vind u algemene informatie over de XLR plug . XLR pluggen, ook wel Cannon pluggen (naar de originele fabrikant) zijn driepins pluggen die vooral voor het aansluiten van audiokabels op professionele apparatuur worden gebruikt. De afkorting XLR is als volgt ontstaan: de "X" komt van de naam van de serie, de "Cannon X" serie, de "L" komt van het engels woord "Latch" wat betekend klink (het klik systeem) en de "R" komt van de "Rubber" samenstelling die de contacten omringt samen XLR. Veel bedrijven maken tegenwoordig XLR pluggen. De letters XLR hebben niets te maken met de pinout (manier van aansluiten) van de pluggen. Naast de meest bekende driepins XLR plug zijn er ook; vier, vijf, zes en zelfs zevenpins XLR pluggen te verkrijgen. Audio Pluggen verkoopt alleen driepins XLR pluggen via de website. Mocht u op zoek zijn naar; vier, vijf, zes of zevenpins XLR pluggen neemt u dan contact met ons op via ons contact formulier, wij zullen kijken wat we voor u kunnen betekenen. U vindt ons contactformulier in de box informatie (links onder) onder het kopje "neem contact op".

Pinout
Zoals hierboven al gezegd hebben de letters XLR niets te maken met de pinout van de pluggen. Hieronder vertel ik dan ook wat de standaard pinout voor een 3pins XLR plug die gebruikt wordt voor een gebalanceerd audio signaal is.


1= Ground, Shield
2= Hot, Rood/Geel, normal polarity
3= Cold, Wit/Zwart, inverse polarity

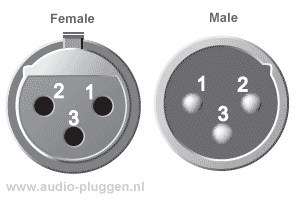

Afgeschermde gebalanceerde kabel Female en male XLR connector
Gebalanceerde kabel XLR plug aansluitschema

Als u ongebalanceerd signaal moet aansluiten, worden pin1(Ground) en pin3(Cold) met elkaar doorverbonden.
