RCA, Jack, XLR verlopen
<DIV ALIGN="center">RCA, Jack, XLR verlopen</DIV>
Welkom Bezoeker! Audio-Pluggen.nl is uitgebreid! Onze nieuwe webshop is te vinden op www.ElektronicaWereld.nl

XLR verlopen, RCA / Tulp verlopen, Jack verlopen
Op deze pagina vind u schema's voor verschillende verloopkabels. Veel van deze verloop kabels verkoopt Audio Pluggen ook als kant en klare verloop stukken, of kunnen worden samengesteld uit een combinatie hiervan. Audio Pluggen voegt op dit moment nog regelmatig nieuwe schema's toe aan deze pagina.

Soort Toepassing   Schema XLR naar RCA / Tulp verloop.
Female 3 pins XLR <==> Male RCA / Tulp

Het aansluiten van een gebalanceerd uitgangsignaal (links of rechts) op een ongebalanceerde ingang (links of rechts).

Bijvoorbeeld: Het aansluiten van een mengpaneel met gebalanceerde XLR uitgangen op een versterker of EQ met tulp ingangen (is ongebalanceerd).

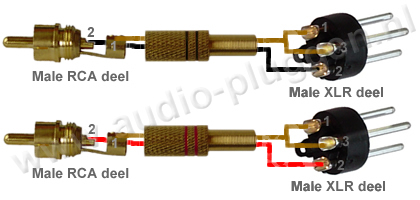

Soort Toepassing   Schema RCA / Tulp naar XLR verloop
Male 3 pins XLR <==> Male RCA / Tulp

Het aansluiten van een ongebalanceerd uitgangsignaal (links of rechts) op een gebalanceerde ingang (links of rechts).

Bijvoorbeeld: Het aansluiten van een mengpaneel met RCA / Tulp uitgangen (is ongebalanceerd) op een versterker of EQ met gebalanceerde XLR ingangen.

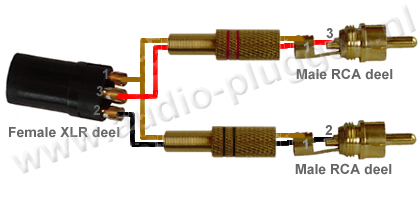

Soort Toepassing   XRL naar 2X RCA / Tulp
Female 3 pins XLR <==> 2X Male RCA / Tulp

Het splitsen van een ongebalanceerd uitgangsignaal (links + rechts) naar 2X ongebalanceerd RCA(links of rechts).

Bijvoorbeeld: Het aansluiten van een mengpaneel met stereo XLR uitgang (is ongebalanceerd) op een versterker of EQ met RCA / Tulp ingangen (is ongebalanceerd)

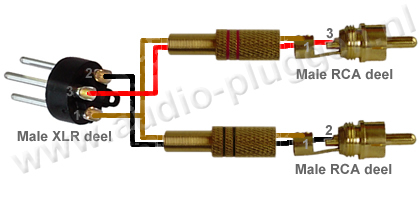

Soort Toepassing   Male XLR naar 2X RCA / Tulp
Male 3 pins XLR <==> 2X Male RCA / Tulp

Het samenvoegen van twee mono ongebalanceerde uitgangsignalen (links of rechts) naar één stereo signaal (links + rechts).

Bijvoorbeeld: Het aansluiten van een CD-speler met RCA / Tulp uitgangen (is ongebalanceerd) op een mengpaneel met stereo XLR ingang (is ongebalanceerd)

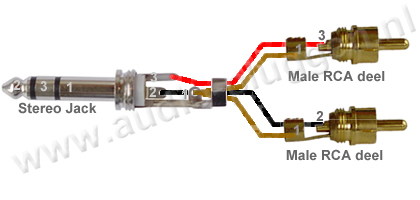

Soort Toepassing   Male Jack naar 2x RCA / Tulp
Male stereo Jack <==> 2X Male RCA / Tulp

Zie de twee schema's hierboven:
-Female 3 pins XLR <=> 2X Male RCA / Tulp
-Male 3 pins XLR <==> 2X Male RCA / Tulp
en vervang overal het woord XLR voor Jack

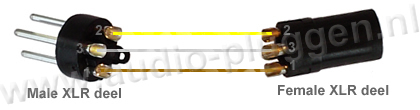

Soort Toepassing   Female XLR naar male XLR
Male 3 pins XLR <==> Female 3 pins XLR

Bijvoorbeeld: Het verlengen van een gebalanceerde audio kabel, bijvoorbeeld een microfoon kabel of signaal kabel naar actieve geluidset. Neutrik XLR kabel

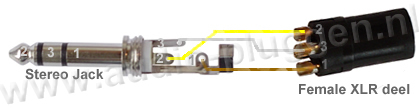

Soort Toepassing   Male stereo Jack naar female XLR
Male stereo Jack <==> Female 3 pins XLR

Bijvoorbeeld: Het aansluiten van een (gebalanceerde) microfoon op een mengpaneel met gebalanceerde Jack ingangen.

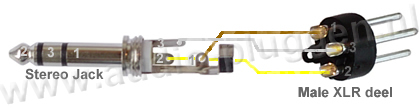

Soort Toepassing   Male stereo Jack naar male XLR
Male stereo Jack <==> Male 3 pins XLR

Bijvoorbeeld: Het aansluiten van een versterker met gebalanceerde XLR ingangen op een mengpaneel met gebalanceerde Jack uitgangen. (Altijd eerst de Jack plug aansluiten bij het gebruik van de kabel.)

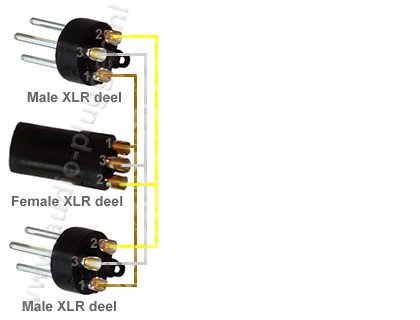

Soort Toepassing   1XLR naar 2XLR
Female 3 pins XLR <==> 2X Male 3 pins XLR

Het splitsen van een gebalanceerd uitgangsignaal (links of rechts) naar 2X gebalanceerd uitgangsignaal (links of rechts).

Let op: om de werking van gebalanceerd signaal te behouden, moeten de twee uitgangen, op ingangen met ongeveer gelijke en voldoende hoge impedantie aangesloten worden.

Normale Line level signalen (uitgang van; mengpaneel, cd-speler, EQ, etc.) kunnen maximaal 6x gesplitst worden zonder waarneembaar signaal verlies. Mic level signalen (uitgang van microfoon) maximaal 2x.
